Naszym głównym narzędziem pracy jest własny cyfrowy wóz transmisyjny „Broadcast Truck”.

Zbudowany w 2013 roku wóz transmisyjny oparty o samochód Fiat Ducato 2013, pracuje przy najbardziej wymagających realizacjach i produkcjach telewizyjnych w całej Polsce.

Wóz transmisyjny został skonfigurowany na urządzeniach Blackmagic Design oraz Teardek i pracuje w cyfrowych formatach SD, HD oraz 4K ULTRA HD produkując telewizyjny sygnał w standardzie 50i. Wóz został wyposażony w 6 torów kamerowych SONY wraz ze sterowaniem CCU (wszystkie parametry kamery sterowane z wozu) opartych na kablach hybrydowych SMPTE po 200 m każdy, oraz 10 torów światłowodowych opartych na kamerach SONY XDCAM.

Nasz wóz oraz tory kamerowe są przygotowane na realizacje w standardzie Ultra High Definition 4K. Na standardowym wyposażeniu wozu znajduje się 20 kanałowy mikser wizji ATEM 4 M/E Broadcast Studio 4K, system graficzny i playout Caspar CG, 4 kanałowy system powtórek i spowolnień vMix (z możliwością rozszerzenia do 8 kanałów), enkoder video Teradek Slice oraz system zapisu wielośladowego audio i wideo.

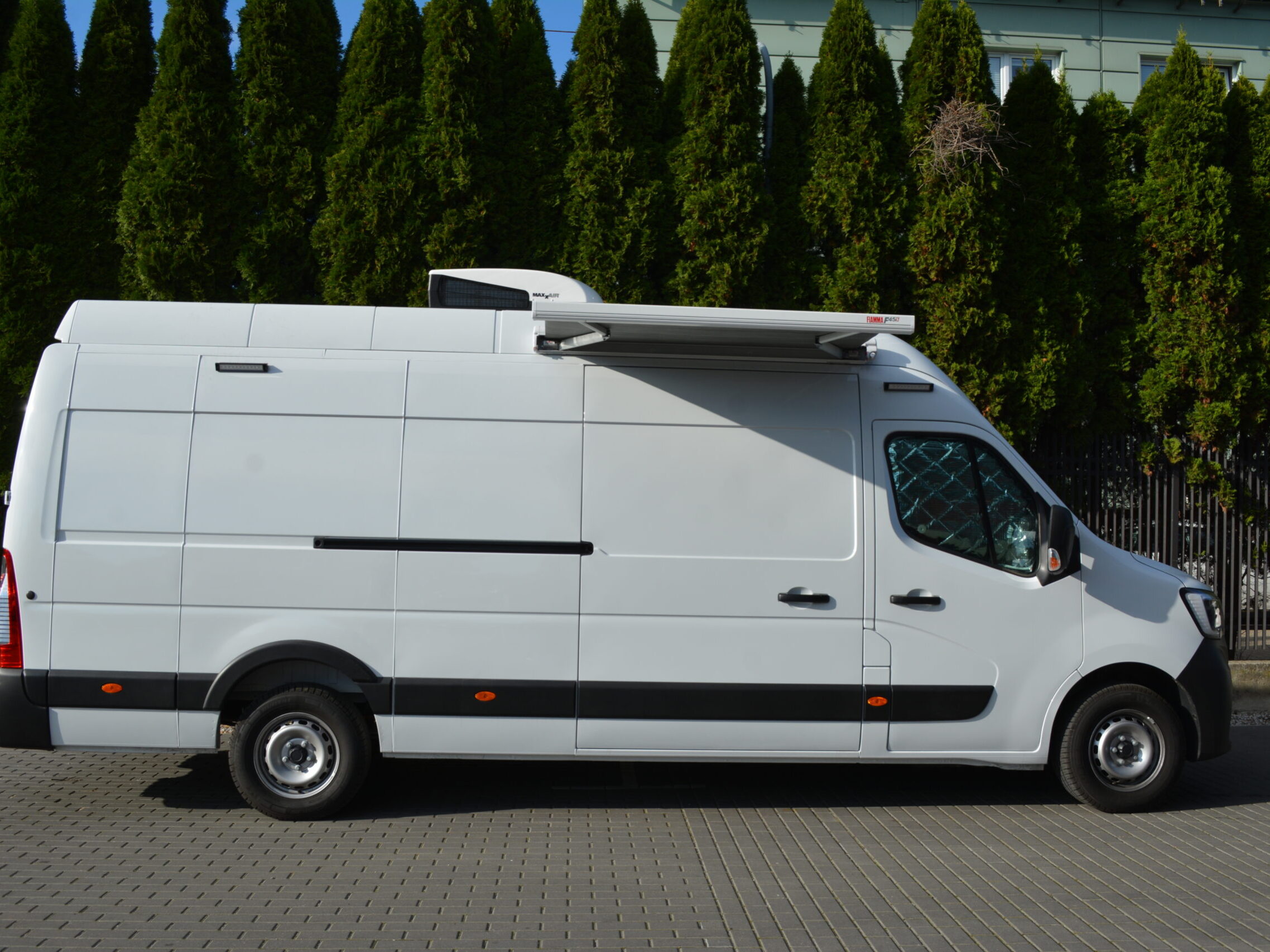

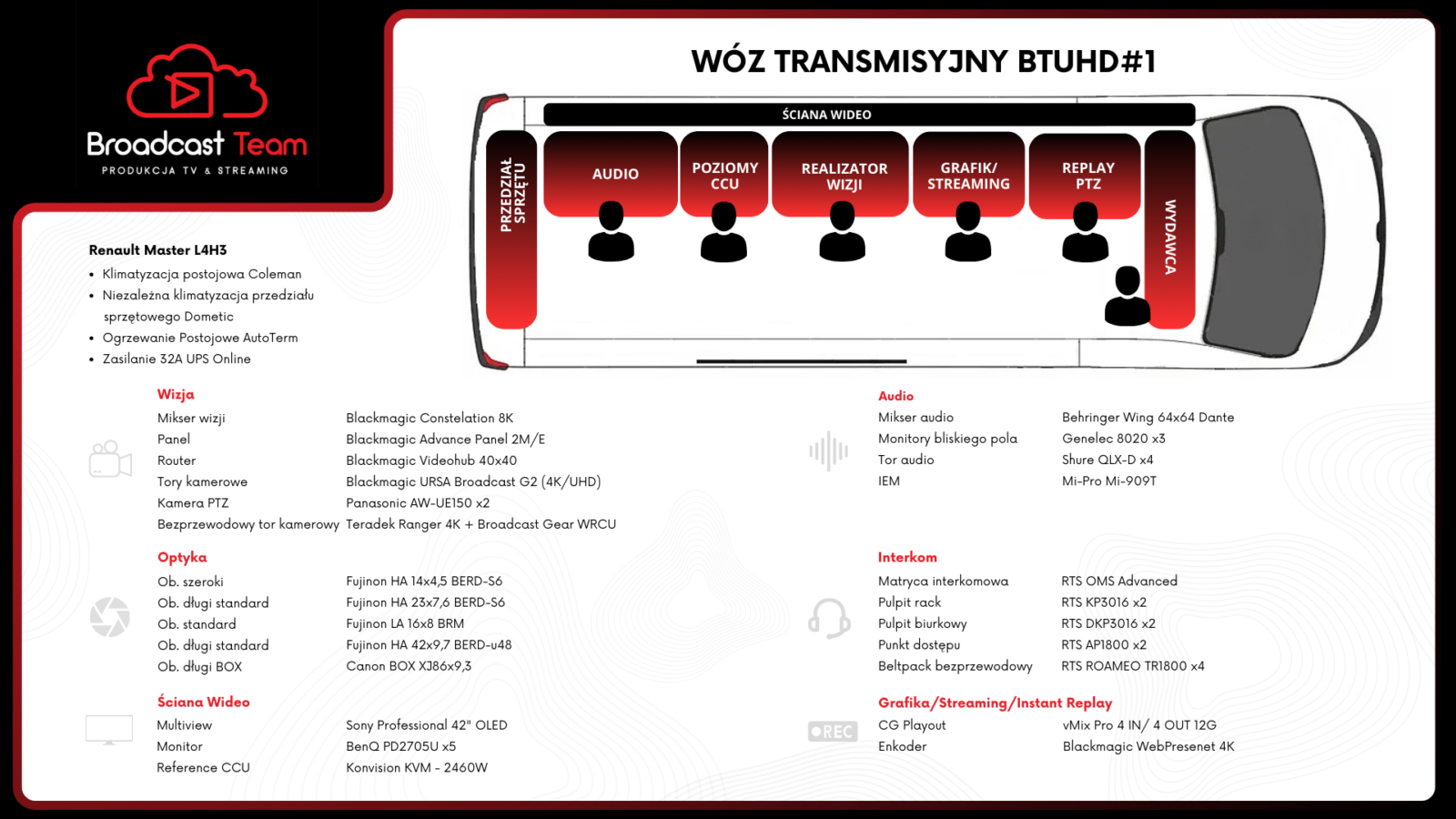

Wóz ma ponad 6 metrów długości oraz 2,5 metra wysokości. Wyposażony w ogrzewanie oraz klimatyzacje postojową z zegarem czasowym. Wóz zapewnia komfortowe warunki pracy dla 5 osób (realizatora wizji, realizatora dźwięku, inżyniera wizji, realizatora grafik oraz technika emisji/operatora EVS).

Wóz transmisyjny

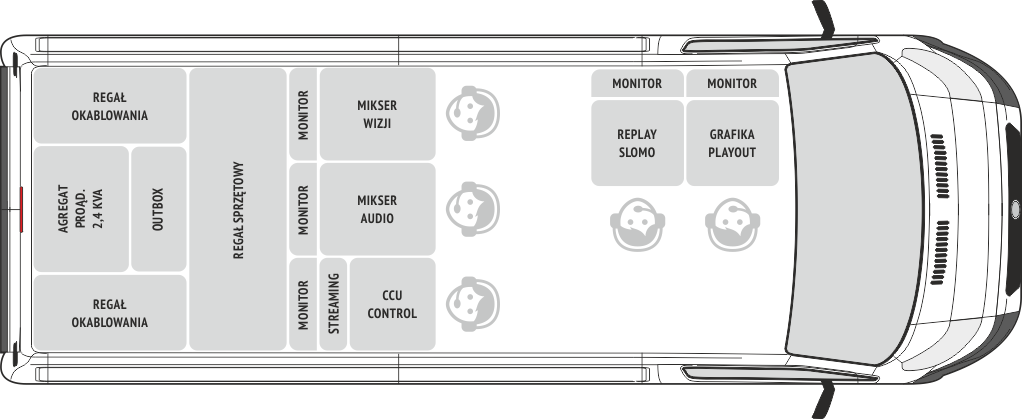

Specyfikacja techniczna wozu realizacyjnego Broadcast Truck

kliknij na ikonie krzyżyka aby wyświetlić więcej szczegółów.

Wóz transmisyjny

Specyfikacja techniczna wozu realizacyjnego Broadcast Truck

null
<h3>streaming</h3> <div class='standard-arrow list-divider'> <ul> <li>LiveU LU500</li> <li>TERADEK SLICE Hardware Encoder – do 10 Mb/s</li> <li>TERADEK CUBE 155</li> <li>TERADEK CUBE 355</li> <li>TERADEK BOND – 5 modemów LTE</li> <li>TERADEK VIDIU Hardware Encoder – do 5 Mb/s</li> <li>2 x PC Software Encoder – stacja komputerowa: procesor Intel i7, 16 GB RAM, Adobe Flash Media Encoder, Livestream Producer</li> </ul> </div> <h3>transmisja</h3> <p>ANTENA SATELITARNA pracująca w paśmie Ka umożliwiająca dedykowane połączenie internetowe w usłudze NewsSpoter lub w usłudze TOOWAY</p> <div class='standard-arrow list-divider'> <ul> <li>LTE 100 Mb/s do każdej sieci</li> <li>DSNG usługa zewnętrzna – przesył sygnału</li> <li>w broadcastowym paśmie Ku przez dowolnego satelitę do stacji telewizyjnych</li> <li>TELE MOST usługa bezpośredniej dwukierunkowej  łączności audio i video pomiędzy dwoma punktami wykorzystująca dedykowane połączenie IP</li> </ul> </div> <p>
</p> <h3>regał sprzętowy</h3> <div style='width: 100%; clear: both;'> <div style='width: 280px; float: left;'> <h5>Kamery</h5> <div class='standard-arrow list-divider'> <ul> <li>4 x SONY XDCAM HD PMW 350 2/3” CMOS</li> <li>4 x SONY XDCAM HD PMW 320 1/2” CMOS</li> <li>2 x SONY XDCAM 4K PXW – Z280 1/2” CMOS</li> <li>4 x SONY XDCAM HD PMW 500 2/3” CCD</li> <li>4 x SONY XDCAM HD EX-3 1/2” CMOS</li> <li>2 x SONY XDCAM HD EX-1 1/2” CMOS</li> <li>2 x BLACKMAGIC Micro Studio Camera 4K CMOS 4/3”</li> </ul> </div> </div> <div style='width: 280px; margin-right: 20px; float: left;'> <h5>Optyka</h5> <div class='standard-arrow list-divider'> <ul> <li>4 x FUJINON HD 7,6 x 18 – obiektyw standard</li> <li>4 x FUJINON HD 4,5 x 13 – obiektyw szeroki</li> <li>2 x FUJINON HD 7,6 x 22 – obiektyw</li> <li>1 x FUJINON HD 9,7×42 – obiektyw</li> </ul> </div> </div> </div> <div style='width: 100%; clear: both;'> <div style='width: 280px; float: left;'> <h5>Statywy</h5> <div class='standard-arrow list-divider'> <ul> <li>8 x SACHTLER 18</li> <li>2 x SACHTLER 20</li> <li>2 x SACHTLER Dolly S</li> <li>2 x MANFROTTO 350 + MV 501</li> </ul> </div> </div> <div style='width: 280px; margin-right: 20px; float: left;'> <h5>Dystrybucja sygnału</h5> <div class='standard-arrow list-divider'> <ul> <li>BLACKMAGIC Smart Videohub 40×40</li> <li>4 x HD-SDI spliter 1:4</li> <li>2 x HD-SDI spliter 1:2</li> </ul> </div> </div> </div> <div style='width: 100%; clear: both;'> <div style='width: 280px; float: left;'> <h5>Konwersja sygnału</h5> <div class='standard-arrow list-divider'> <ul> <li>DECIMATOR 4 Channel Multi-Viewer / Quad-Split</li> <li>1 x BLACKMAGIC Down/Up</li> <li>2 x BLACKMAGIC HD-SDI/HDMI</li> <li>2 x BLACKMAGIC HDMI/HD-SDI</li> <li>4 x BLACKMAGIC HD-SDI/fiber optic</li> <li>4 x BLACKMAGIC HD-SDI/4x audio</li> <li>1 x BLACKMAGIC 4 x audio/SDI</li> <li>1 x BLACKMAGIC analog/HD-SDI</li> </ul> </div> </div> <div style='width: 280px; margin-right: 20px; float: left;'> <h5>Łączność</h5> <div class='standard-arrow list-divider'> <ul> <li>6 x HYT – radiotelefon</li> <li>1 x HYT – stacja bazowa</li> <li>14 x intercom do każdego operatora</li> <li>stacja bazowa do 6 odbiorców 4 wire</li> <li>sygnalizacja Tally</li> </ul> </div> </div> </div> <p>

Agregat prąd. 2,4 KVA

Zasilanie

  • generator prądotwórczy 2400 V
  • UPS 2800 VA – 10 min. podtrzymania elektroniki
  • UPS 1200 VA – 5 min. podtrzymania monitorów
  • przewód zasilający 3 x 32 A (55 m)
  • przewód zasilający 1 x 16 A (25 m)

Regał okablowania

Okablowanie

  • 6 x przewd hybrydowy SMPT LEMO 200 m
  • 6 x światłowód taktyczny jednomodowy 200 m
  • 4 x światłowód taktyczny jednomodowy 100 m
  • 4 x światłowód taktyczny jednomodowy 50 m
  • 4 x cyfrowy przewód wizyjny HD-SDI 100 m
  • 15 x patchcord HD-SDI od 10 m do 30 m

Regał sprzętowy

Dystrybucja sygnału

  • 8 x SACHTLER 18
  • 2 x SACHTLER 20
  • 2 x SACHTLER Dolly S
  • 2 x MANFROTTO 350 + MV 50

Konwersja sygnału

  • DECIMATOR 4 Channel Multi-Viewer / Quad-Split
  • 1 x BLACKMAGIC Down/Up
  • 2 x BLACKMAGIC HD-SDI/HDMI
  • 2 x BLACKMAGIC HDMI/HD-SDI
  • 4 x BLACKMAGIC HD-SDI/fiber optic
  • 4 x BLACKMAGIC HD-SDI/4x audio
  • 1 x BLACKMAGIC 4 x audio/SDI
  • 1 x BLACKMAGIC analog/HD-SDI

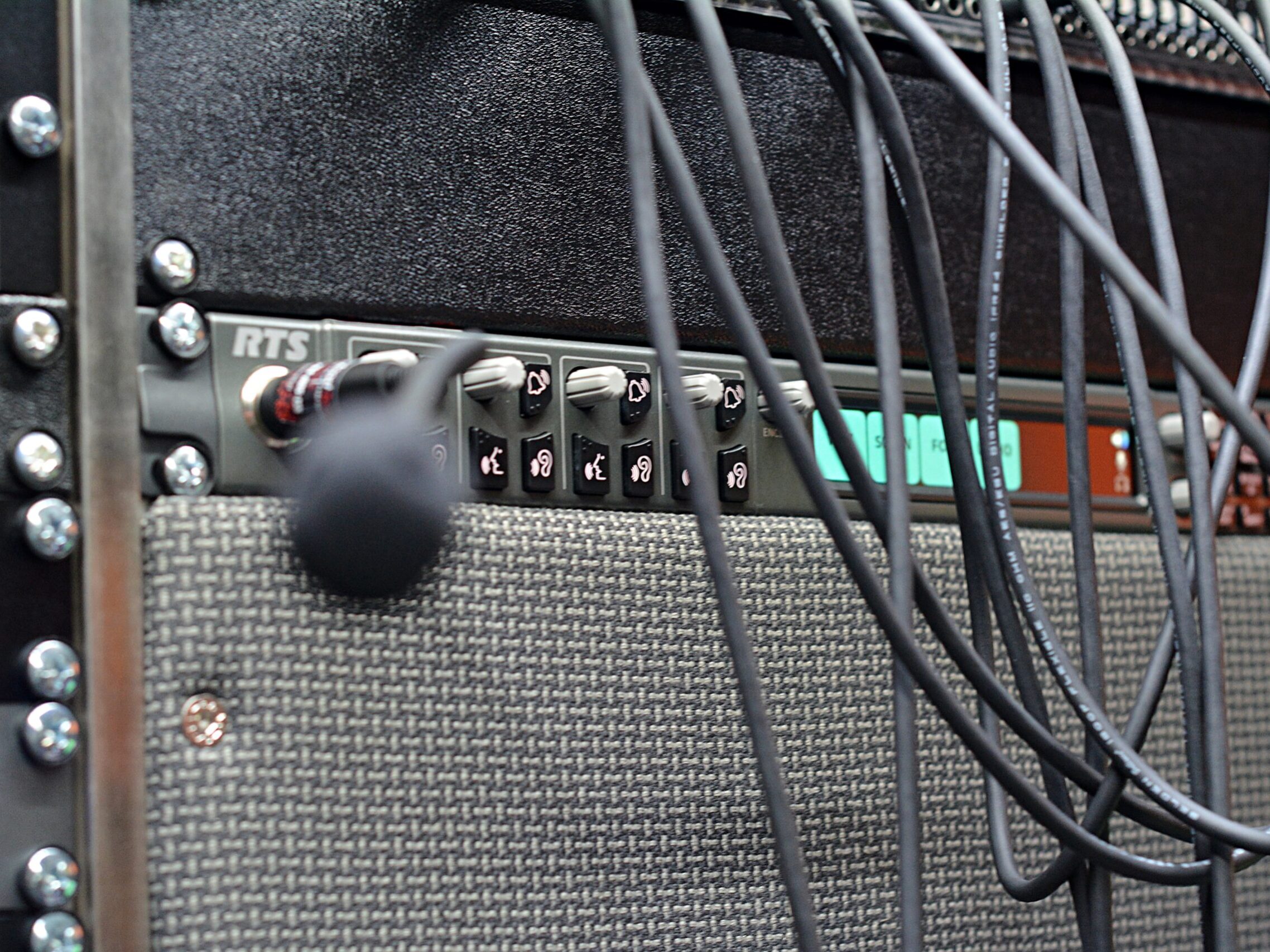

Łączność

  • 6 x HYT – radiotelefon
  • 1 x HYT – stacja bazowa

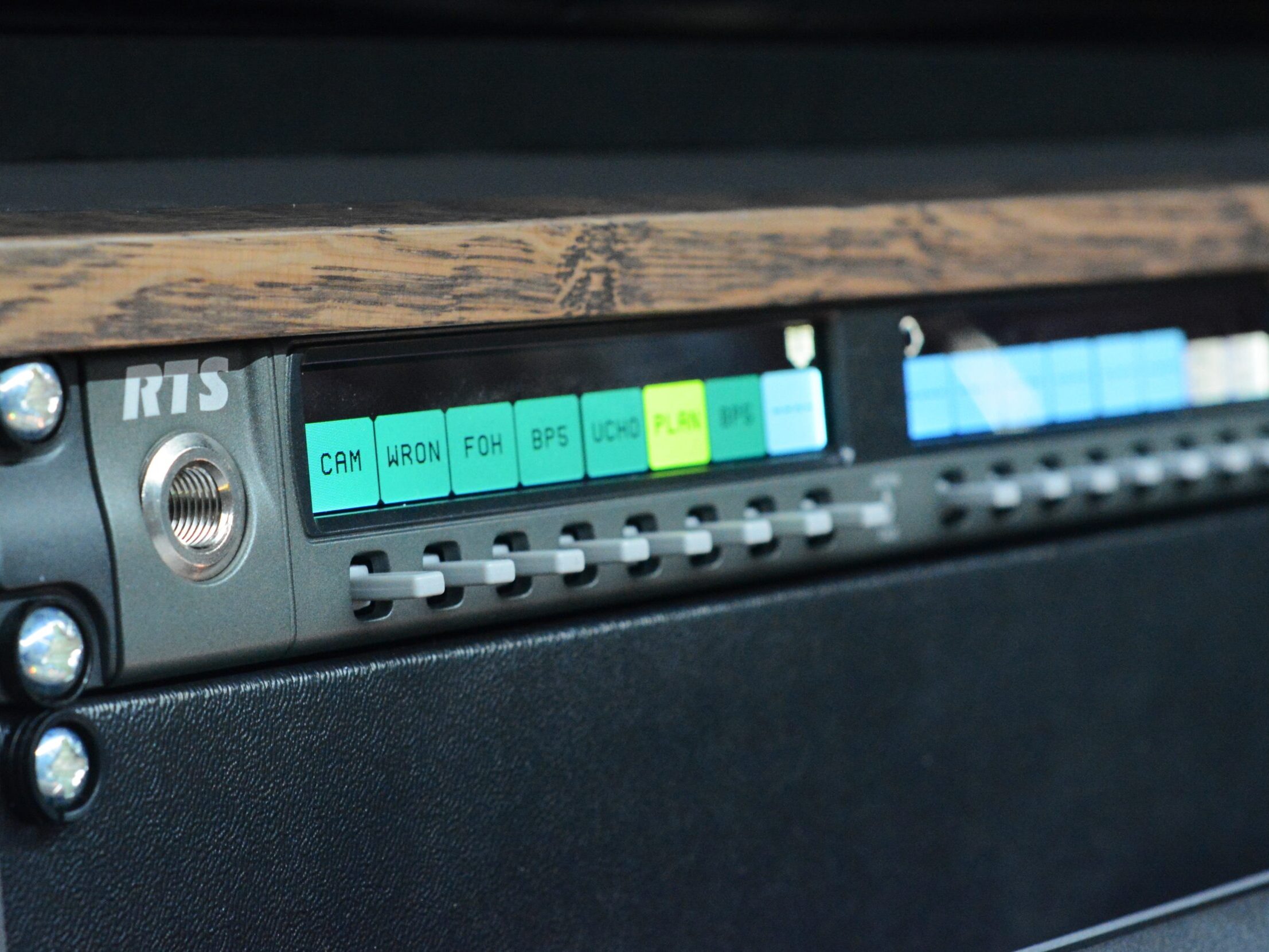

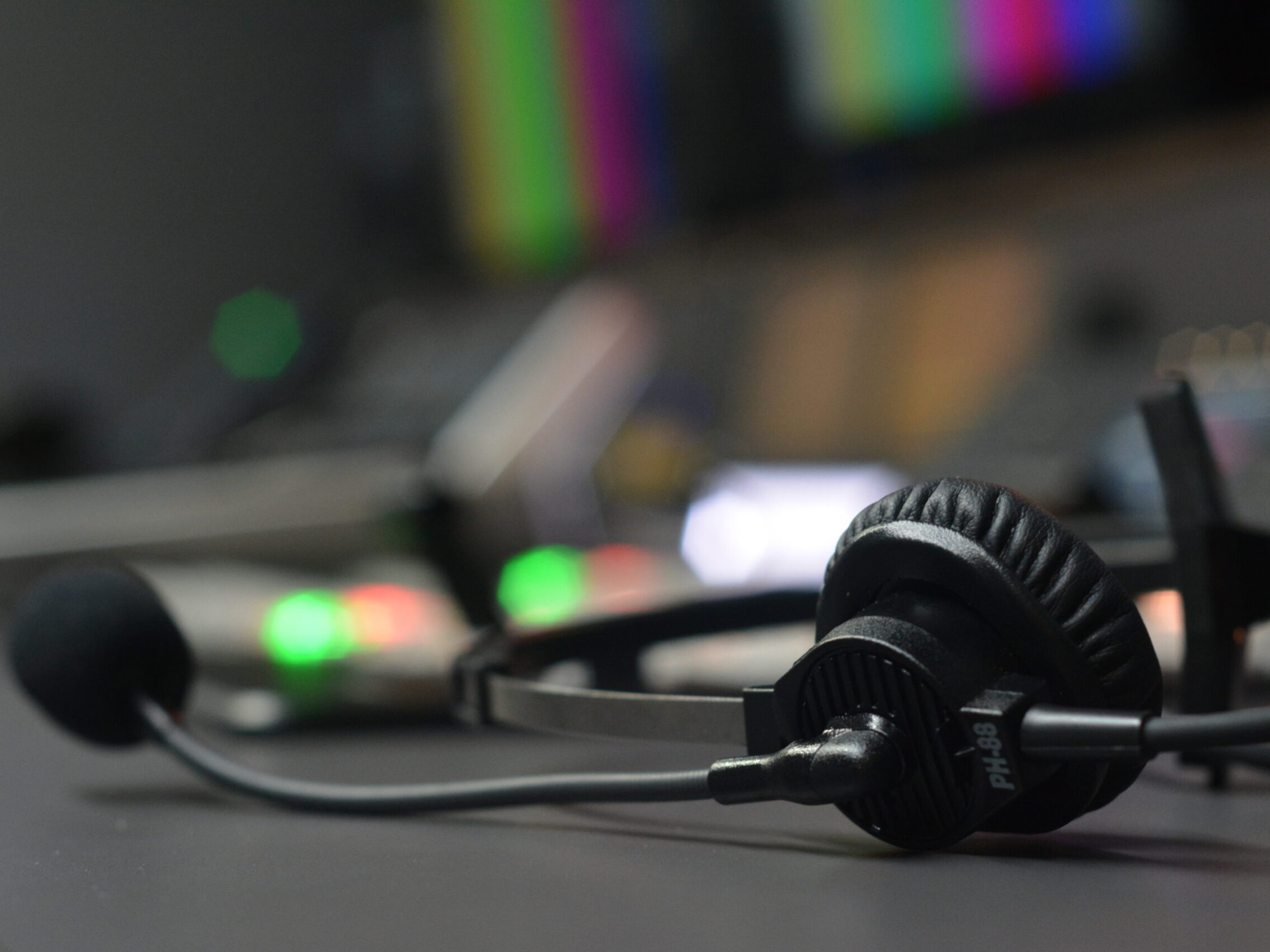

  • 14 x intercom do każdego operatora
  • stacja bazowa do 6 odbiorców 4 wire
  • sygnalizacja Tally

Kamery

  • 4 x SONY XDCAM HD PMW 350 2/3” CMOS
  • 4 x SONY XDCAM HD PMW 320 1/2” CMOS
  • 2 x SONY XDCAM 4K PXW – Z280 1/2” CMOS
  • 4 x SONY XDCAM HD PMW 500 2/3” CCD
  • 4 x SONY XDCAM HD EX-3 1/2” CMOS
  • 2 x SONY XDCAM HD EX-1 1/2” CMOS
  • 2 x BLACKMAGIC Micro Studio Camera 4K CMOS 4/3”

Optyka

  • 4 x FUJINON HD 7,6 x 18 – obiektyw standard
  • 4 x FUJINON HD 4,5 x 13 – obiektyw szeroki
  • 2 x FUJINON HD 7,6 x 22 – obiektyw
  • 1 x FUJINON HD 9,7×42 – obiektyw

Statywy

  • 8 x SACHTLER 18
  • 2 x SACHTLER 20
  • 2 x SACHTLER Dolly S
  • 2 x MANFROTTO 350 + MV 501

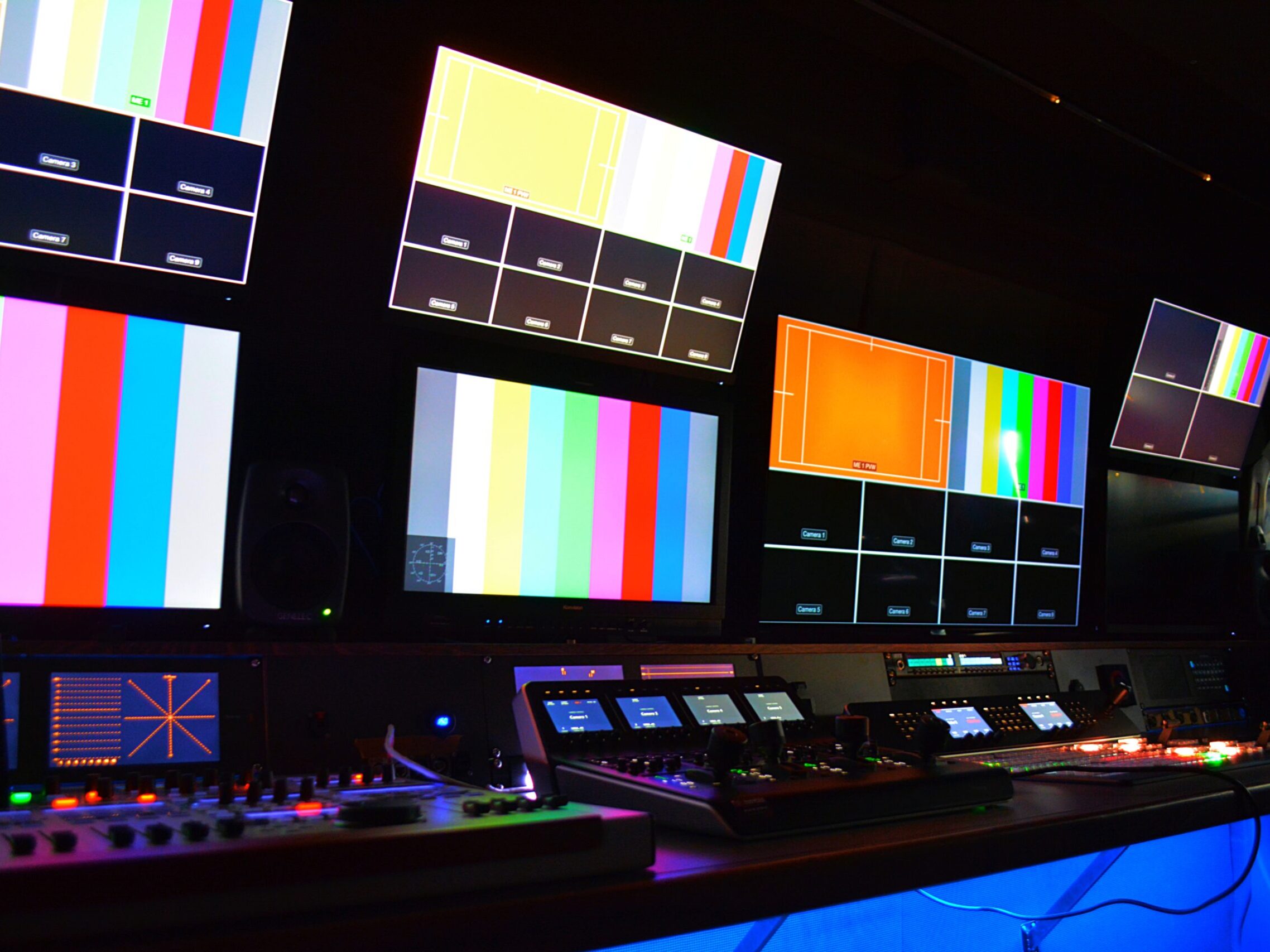

Monitory

Monitory

  • 1 x Konvision 19” – monitor referencyjny
  • 1 x Konvision 24” – monitor referencyjny
  • 2 x Liliput 19” – monitor poglądowy
  • 1 x BLACKMAGIC SMART SCOPE DUO 4K
  • 4 x monitor komputerowy 22”
  • 4 x monitor komputerowy 24”
  • 2 x monitor komputerowy 15”
  • 2 x monitor audio bliskiego pola 10 W

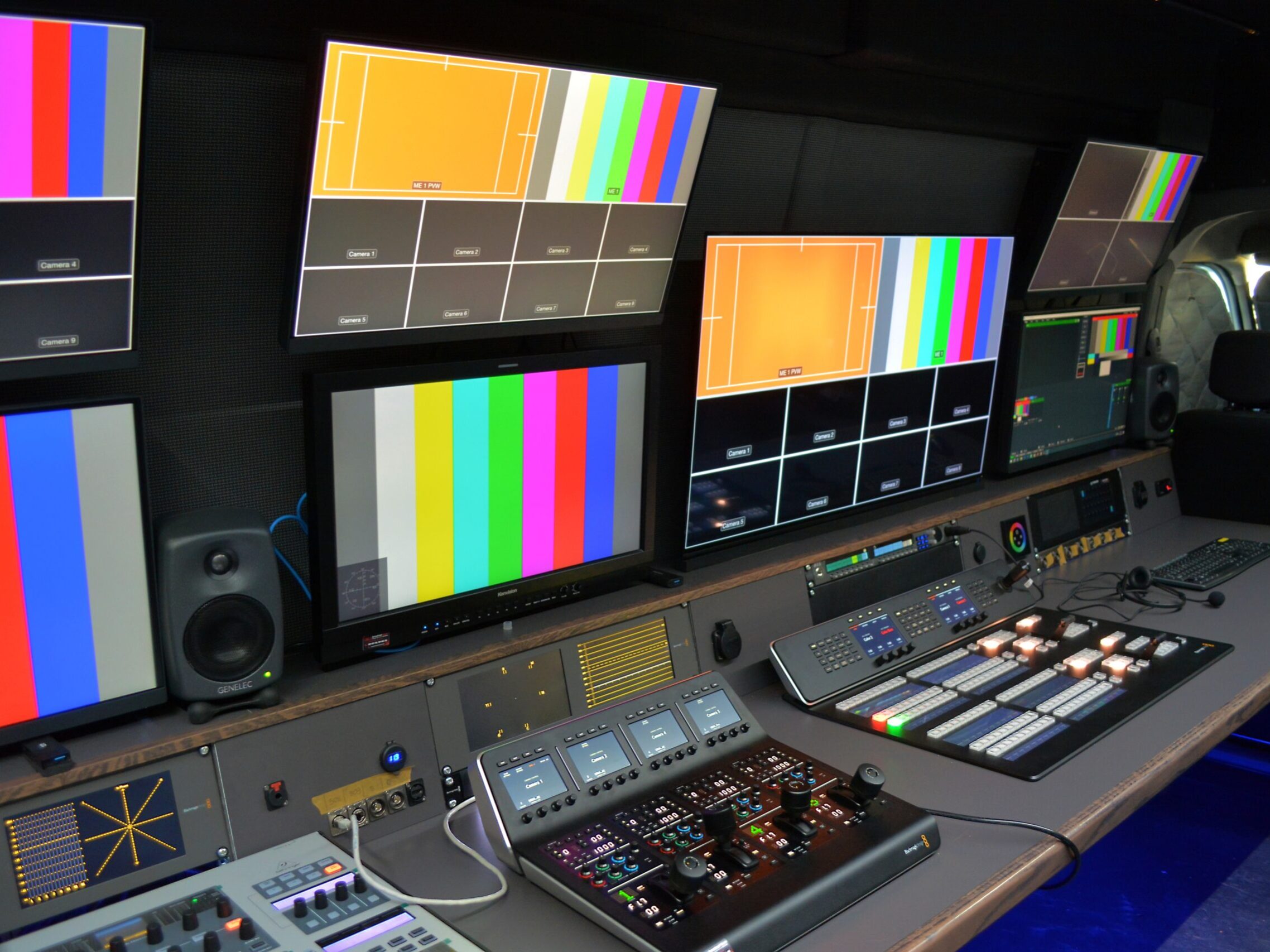

Mikser wizji

Miksery wizji

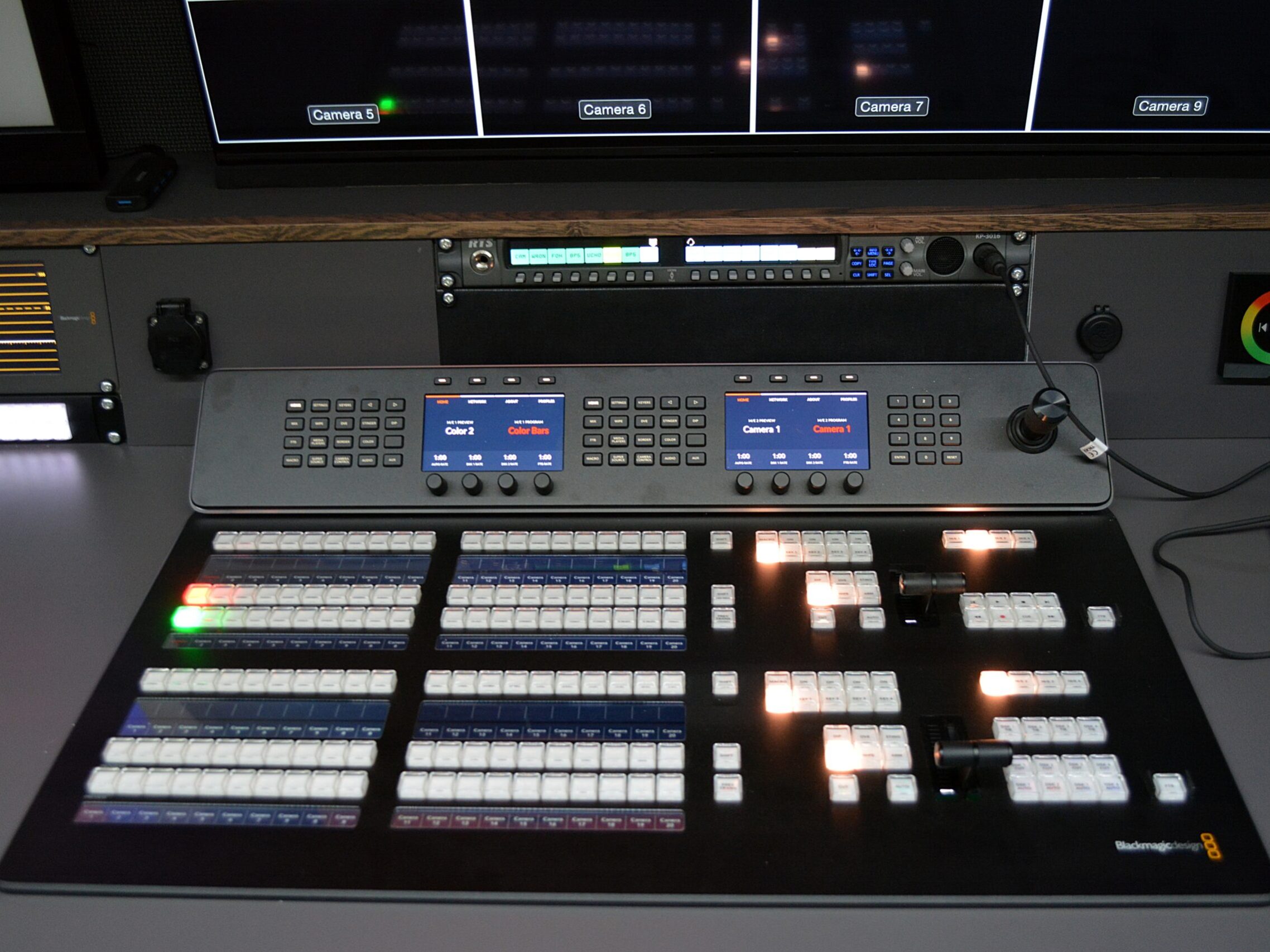

  • Blackmagic ATEM 4 M/E Broadcast Studio 4K – 20 wejść
  • Blackmagic Design ATEM 1 M/E Production – 10 wejść
  • ATEM – panel sterowania

Recording

  • 8 x BLACKMAGIC Hyperdeck Studio Mini H264
  • 1 x BLACKMAGIC H264 Pro Recorder
    – nagrywanie do pliku H264 – zmienny bitrate

Mikser audio

Miksery audio / dźwięk

  • Presonus StudioLive 16.0.2 USB – mikser audio
  • ZOOM R16 wielośladowy rejestrator
  • DBX 1046 compressor, limiter
  • PROSPECT – stanowisko komentatorskie
  • 4 x SENNHEISER EW 300 – mikroport
  • 2 x SENNHEISER EW 300 – zwrotna/ucho

Streaming

Streaming

  • TERADEK SLICE Hardware Encoder – do 10 Mb/s
  • TERADEK CUBE 155
  • TERADEK CUBE 355
  • TERADEK BOND – 5 modemów LTE
  • TERADEK VIDIU Hardware Encoder – do 5 Mb/s
  • 2 x PC Software Encoder – stacja komputerowa: procesor Intel i7, 16 GB RAM, Adobe Flash Media Encoder, Livestream Producer

Transmisja

ANTENA SATELITARNA pracująca w paśmie Ka umożliwiająca dedykowane połączenie internetowe w usłudze NewsSpoter lub w usłudze TOOWAY.

  • LTE 100 Mb/s do każdej sieci
  • DSNG usługa zewnętrzna – przesył sygnału
  • w broadcastowym paśmie Ku przez dowolnego satelitę do stacji telewizyjnych
  • TELE MOST usługa bezpośredniej dwukierunkowej  łączności audio i video pomiędzy dwoma punktami wykorzystująca dedykowane połączenie IP

Ccu Control

ccu control

  • sterowanie parametrami kamery i przesłoną
  • 3 x SONY RMB 750
  • 5 x SONY RMB 150

Replay/Slomo

ccu control

  • 4 kanałowy system powtórkowy HD vMix
  • z synchronicznym odtwarzaniem slow motion
  • możliwość odtwarzania klatka po klatce
  • lista odtwarzania, znaczniki TC

Grafika Playout

grafika playout

  • 4 kanałowy system powtórkowy HD vMix
  • z synchronicznym odtwarzaniem slow motion możliwość odtwarzania klatka po klatce lista odtwarzania, znaczniki TC

Sprzęt dodatkowy

Sprzęt dodatkowy

  • 2 x PAN/TILT – zdalnie sterowana głowica
  • DRON DJI INSPIRE PRO 1 z transmisją HD live
  • SLIDER 1 m z mechanizmem śledzenia obiekt
  • KRAN 4 m z głowicą BULL HEAD
  • Cable Cam z głowicą RONIN
  • kran kamerowy jimmy jib triangle 9 m z głowicą 2D
  • WIRECAM – jazda kamerowa na linie (do 150 m)

Wyposażenie dodatkowe

  • 2 x PAN/TILT – zdalnie sterowana głowica
  • DRON DJI INSPIRE PRO 1 z transmisją HD live
  • SLIDER 1 m z mechanizmem śledzenia obiekt
  • KRAN 4 m z głowicą BULL HEAD
  • Cable Cam z głowicą RONIN
  • kran kamerowy jimmy jib triangle 9 m z głowicą 2D
  • WIRECAM – jazda kamerowa na linie (do 150 m)
